CAD里有一个叫修订云线的绘图功能，常常被人们忽略，其实有些地方，有其是做批改的时候，使用修订云线是很方便的，下面就简单介绍一下CAD修订云线的使用方法。命令行：REVCLOUD菜单栏：绘图→修订云线工具栏：云线命令图标

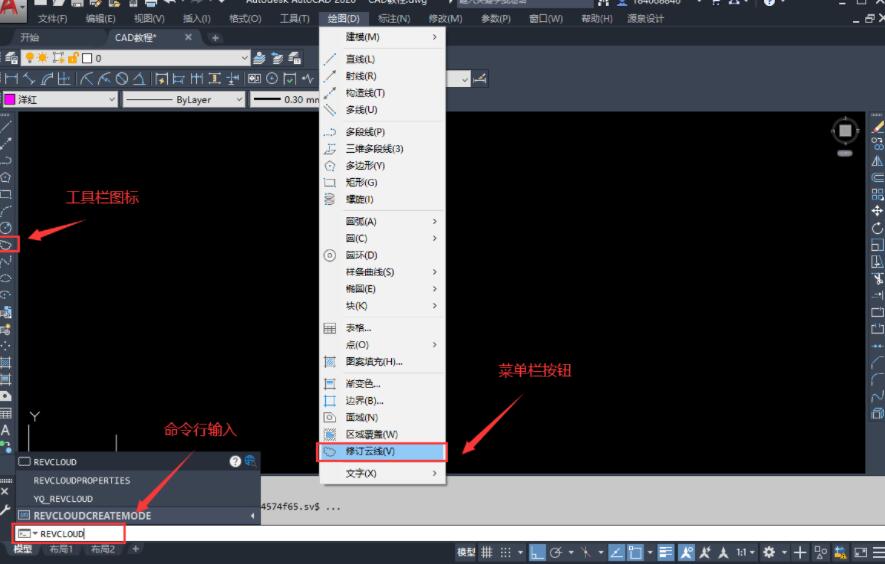

，“云线命令操作位置”界面：
执行以上命令后，命令行会显示以下信息：

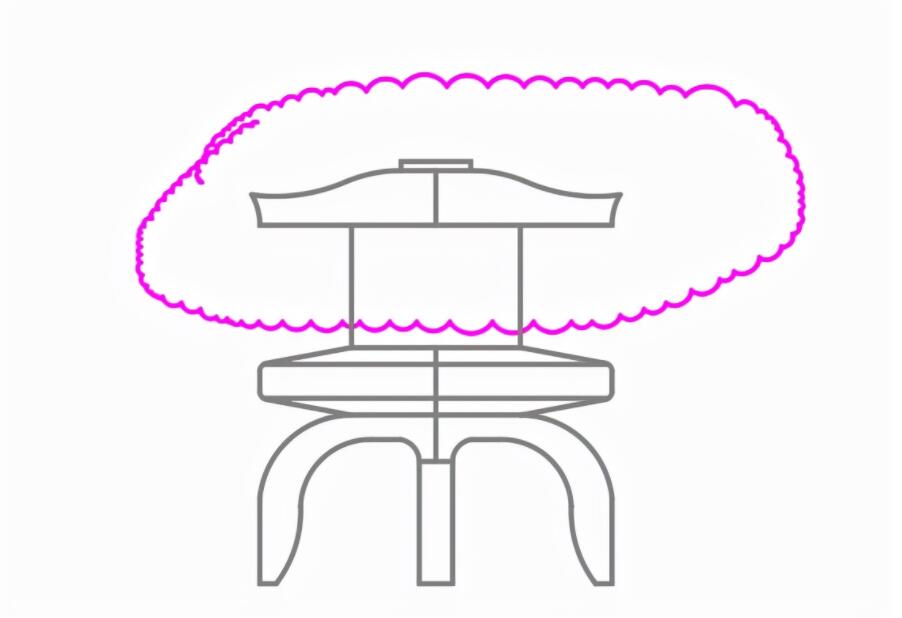

选项说明（1）第一点：指定徒手画修订云线的第一点。（2）弧长：默认的弧长最小值和最大值是0.5000。所设置的最大弧长不能超过最小弧长的三倍。（3）对象：指定要转换为云线的对象。（4）矩形：使用指定的点作为对角点创建矩形云线。（5）多边形：创建非矩形的多边形云线。（6）徒手画：绘制徒手画云线。（7）样式：指定修订云线的样式。（8）修改：从现有修订的云线添加或删除侧边。云线命令效果：
